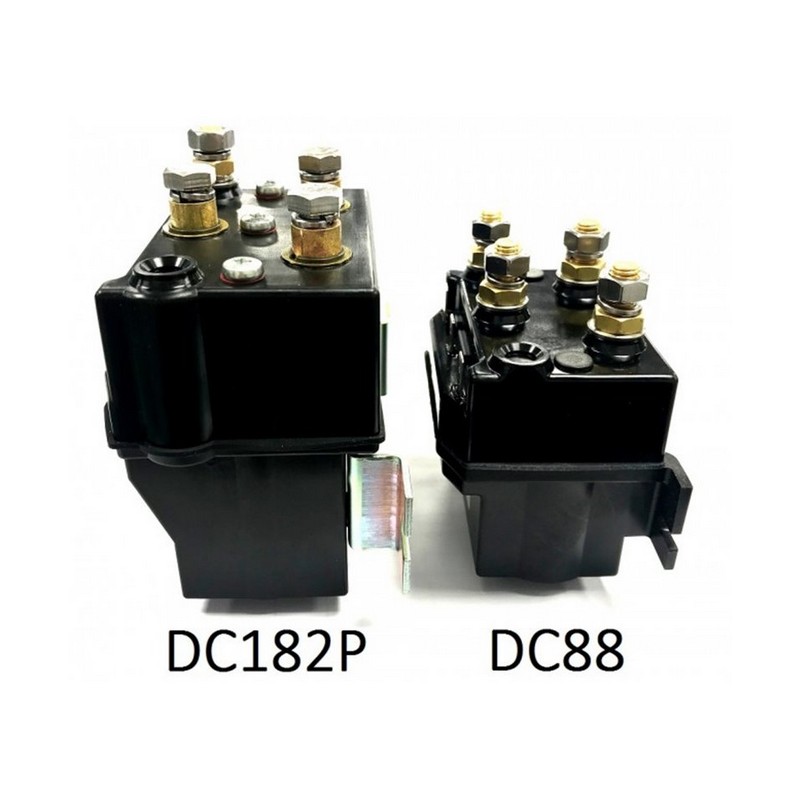

Albright DC182P 12V mootori suuna muutmise kontaktor

DC182P mootori tagurdamise tüüpi kontaktor on mõeldud alalisvoolu koormustele, eriti elektrivintside mootoritele. DC182P on monoplokkkonstruktsioon, mille tulemuseks on korralik kompaktne disain, mis ühildub kaasaegsete elektrooniliste juhtimissüsteemidega. DC182P sobib automaatseks lülitamiseks Resistiivsed ja Induktiivsed koormused ja on kaitstud IP67-ga.

Põhikontakti vooluringil, mis on kavandatud automaatse mootori tagurdamiseks, on sisseehitatud tõrkekindel, nii et kui mõlemad mähised on samaaegselt pingestatud, jääb vooluahel avatuks.  DC182P-l on kahekordselt purunevad põhikontaktid ja hõbedasulamist kontaktotsad, mis on keeviskindlad, kulumiskindlad ja suurepärase juhtivusega.  DC182P M8 peamist naastklemme saab konfigureerida mitmel viisil, et need sobiksid rakendusega.  Pooli ühendused on 6,3mm labidate abil ja paigaldus / kinnitus on kaasasoleva kronsteini kaudu ja võib olla horisontaalne või vertikaalne.  Vertikaalselt peaksid M8 kontaktpoldid olema suunatud ülespoole.  Kui nõue on automaatne suunamine allapoole, saame selle kompenseerimiseks reguleerida kontaktorit.

Tehniline teave
Rakendus     Katkestatud     Katkematu
Soojusvoolu nimivõimsus     150A     150A
Vahelduva voolu reiting:
30% tollimaks     275A     275A
40% tollimaks     235A     235A
50% tollimaks     210A     210A
60% tollimaks     195A     195A
70% tollimaks     180A     180A

Nimetatud rikkevoolu katkestusvõimsus (Icn) 5 ms ajakonstant: (kooskõlas UL583*)
Läbilöögid     –
Läbilöögid puuduvad     1000A 48 V alalisvoolu juures.

Nominaalne rikkevoolu katkestusvõime (Icn) takistuskoormus: (kooskõlas UL508*)
Läbilöögid     –
Ei mingeid lööke     –

Maksimaalsed soovitatavad kontaktipinged
Puhumised     –     –
Väljapuhketeta     48V     48V
Tüüpiline pingelang pooluse kohta uutel kontaktidel 150A     40mV juures

Mehaaniline M.T.B.F     > 5000000 toimingut
Saadaval pooli pinge (meie) (vajalik alaldi plaat, automaatne vahelduvvool)     6–240 V
